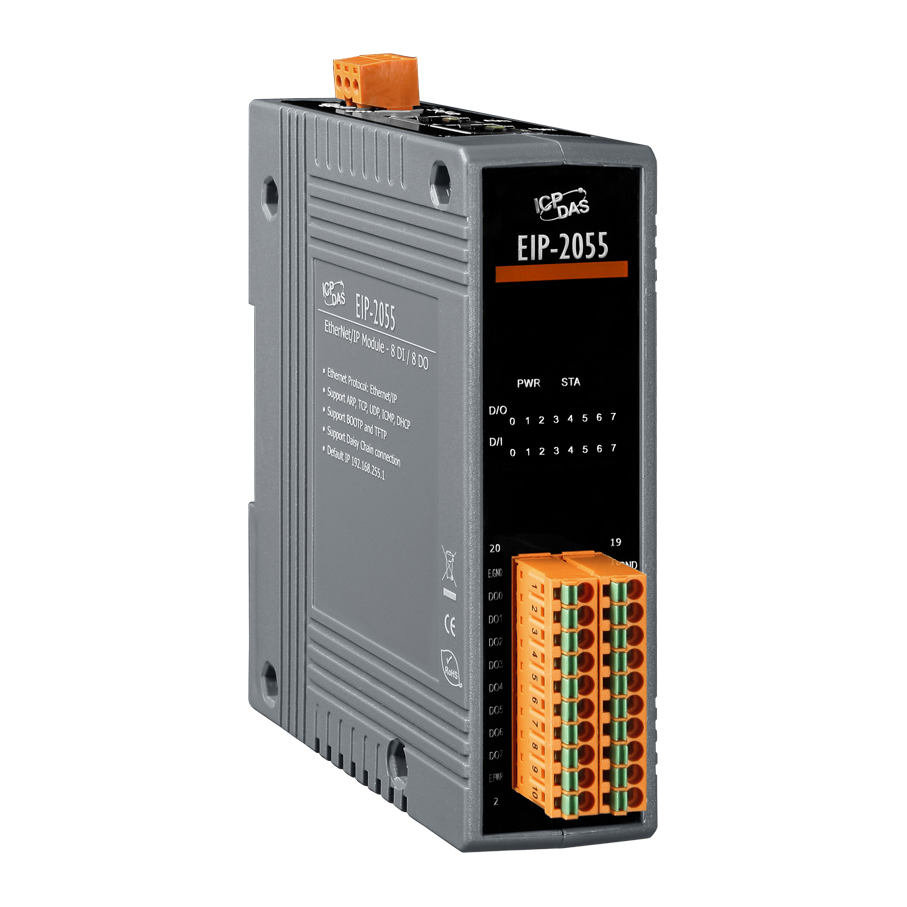

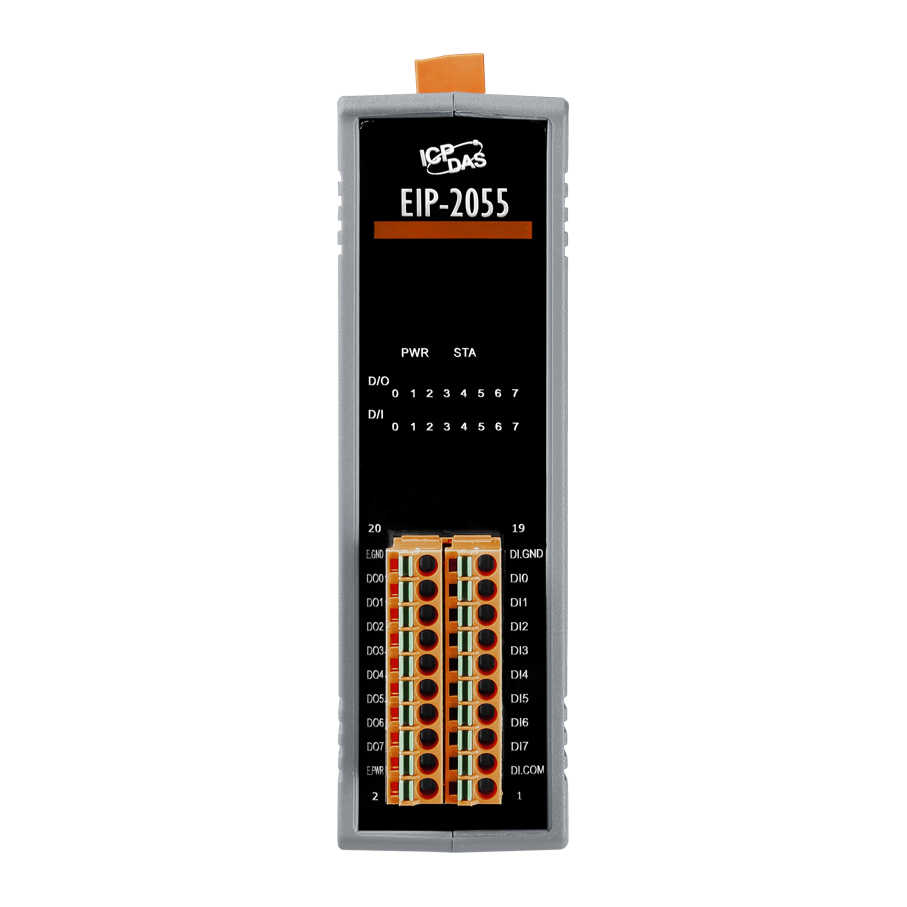

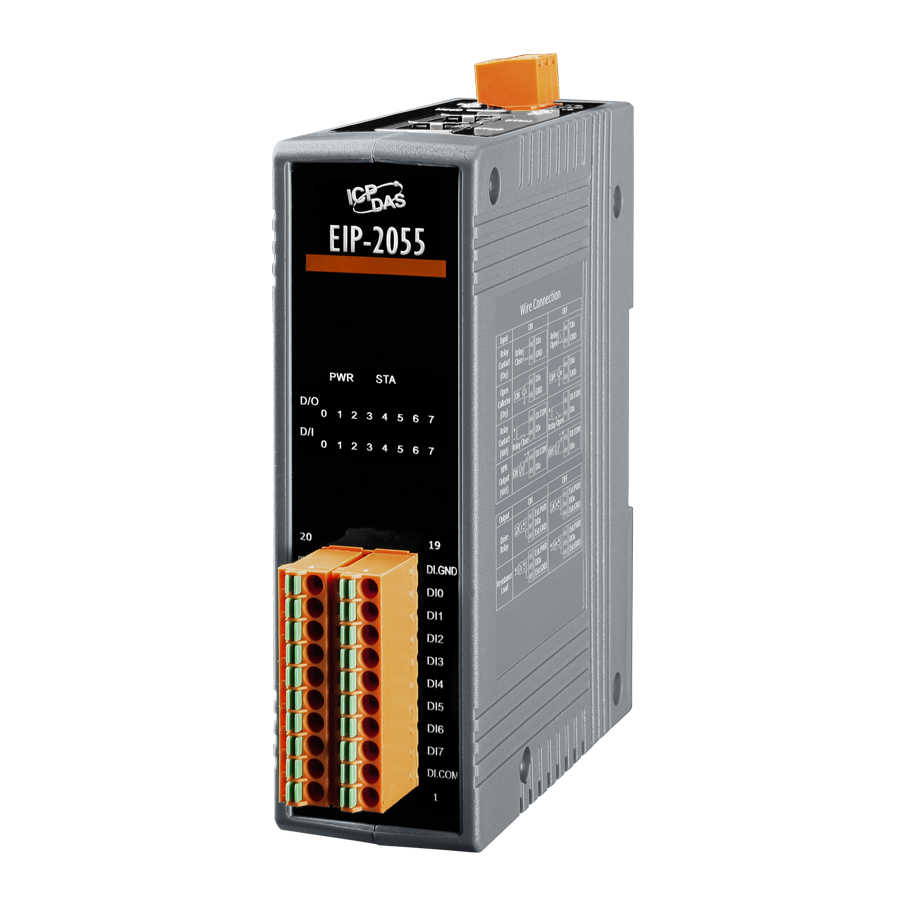

Модуль EIP-2055 CR

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Сетевые протоколы

  EtherNet/IP

Дискретный ввод

• Количество каналов дискретного ввода

  8 

• Тип подключения каналов дискретного ввода

  Сухой контакт: Source 
  Мокрый контакт: Sink/Source 

• Тип каналов дискретного ввода

  Сухой контакт, Мокрый контакт 

• Защита от перенапряжения

  70 В 

• Входное сопротивление

  7.5 кОм 

• Напряжение в открытом состоянии

  Сухой контакт: Замкнут на GND 
  Мокрый контакт: +5 ~ 50 В пост. 

• Напряжение в закрытом состоянии

  Мокрый контакт: +1 В пост. макс. 
  Сухой контакт: Открытый 

Счетчик

• Максимальное разрешение счетчика

  32 бита 

• Максимальная частота входного сигнала

  3 кГц 

Дискретный вывод

• Количество каналов дискретного вывода

  8 

• Тип каналов дискретного вывода

  Открытый коллектор 

• Тип подключения каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  650 мА 

• Напряжение нагрузки

  +3.5 ~ +50 В пост. 

• Защита от перегрузки

  1.4 А (с защитой от короткого замыкания) 

• Защита от перенапряжения

  60 В пост. 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  2.9 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  127 x 99 x 33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
