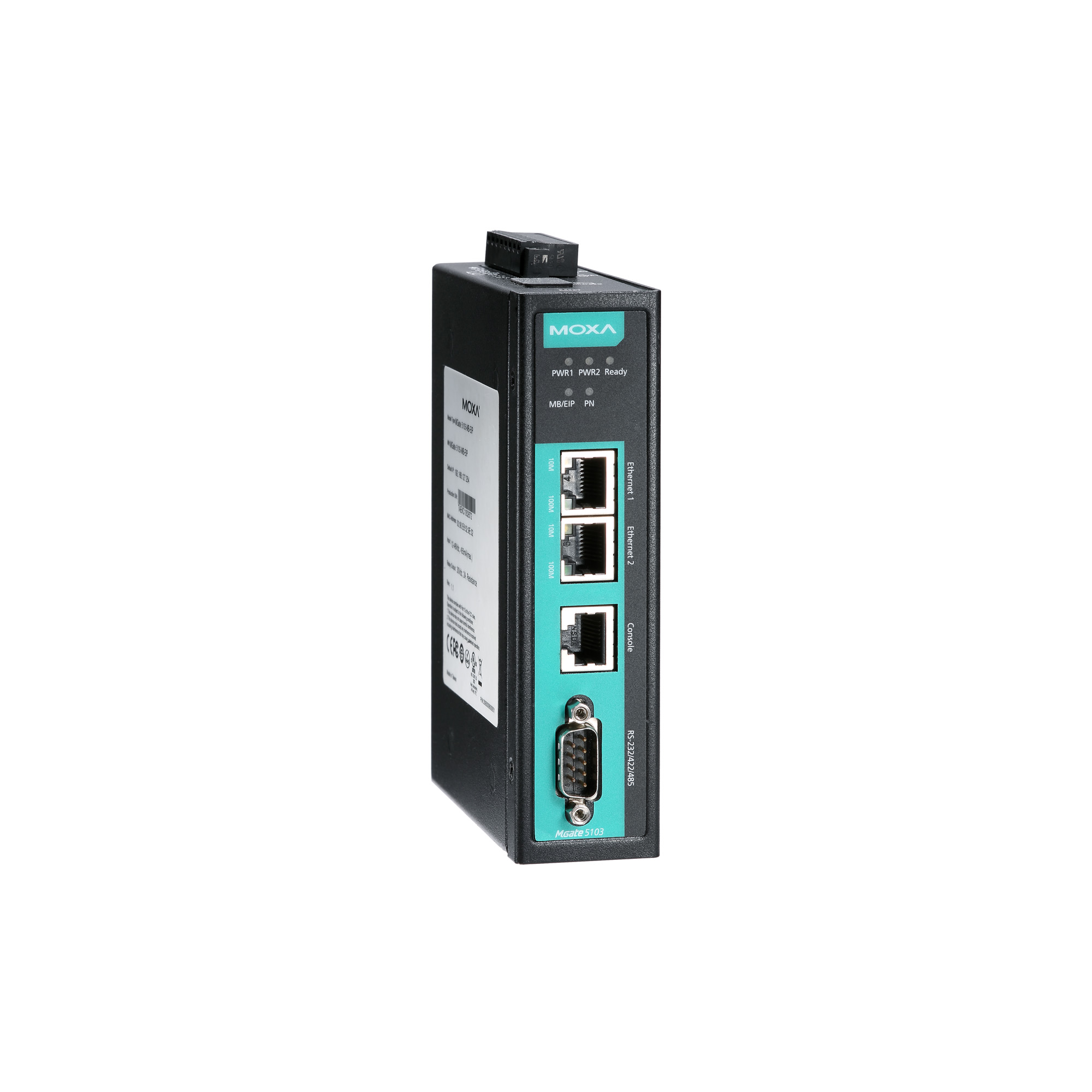

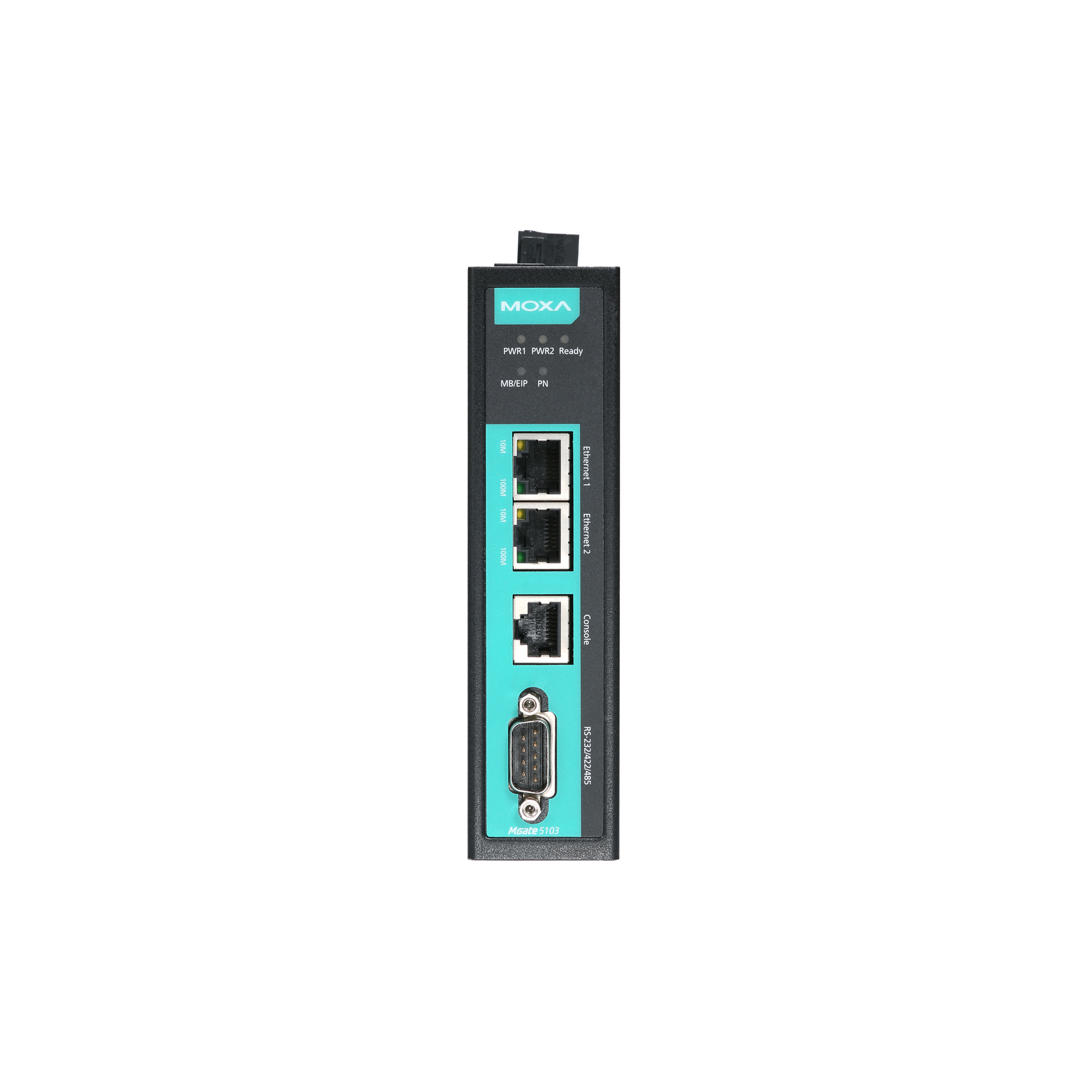

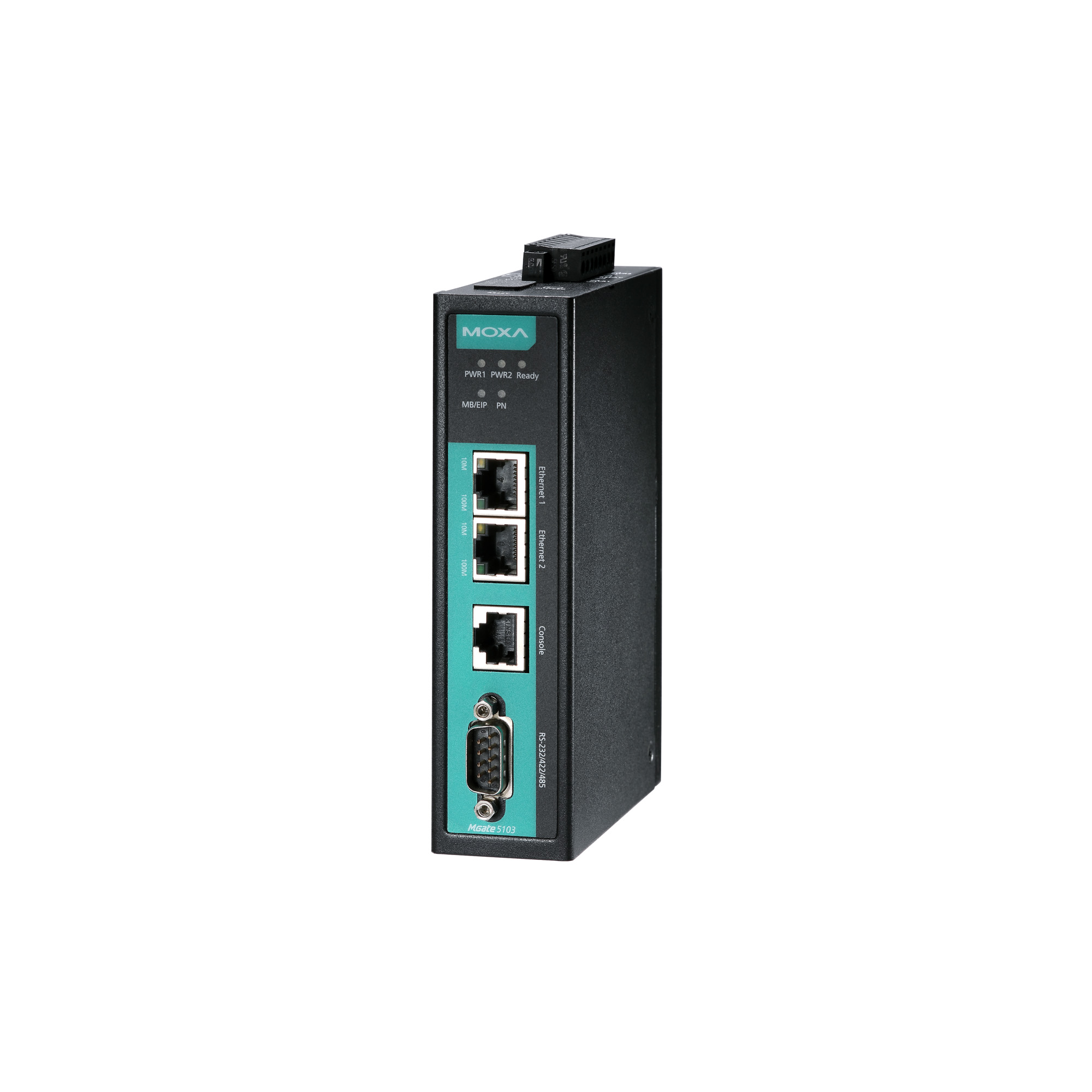

Преобразователь MGate 5103

Параметры последовательной связи

• Тип последовательных портов

  RS-232/422/485 

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 2 

• Управление потоками данных

  RTS/CTS, RTS Toggle (только для RS-232) 

• Скорость передачи данных, бит/с

  50 ~ 921600 

• Резистор Pull High/Low для RS-485

  1 кОм, 150 кОм

• Изоляция последовательной линии

  2 кВ 

Технологии

• Промышленные протоколы

  PROFINET IO Device, Modbus TCP Client (Master), Modbus TCP Server (Slave), EtherNet/IP Adapter

• Протоколы управления

  ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client

• Протоколы синхронизации времени

  NTP Client

Параметры связи

• Порты Ethernet

  2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Тип разъема

  RJ45 (8 конт.) 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Интерфейс Modbus

• Протокол

  Modbus RTU/ASCII Master/Slave 

• Количество портов Modbus

  1

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

• Максимальное количество команд

  128

• Максимальное количество соединений

  MGate в роли устройства ввода/вывода PROFINET: 1 соединение для чтения/записи

Память

• Тип слота для установки карты памяти

  1 слот для карты microSD (SDHC) объемом до 32 Гб 

Управление устройством

• Интерфейс управления

  Утилита Device Search Utility (DSU) 
  Web-интерфейс 
  Последовательная консоль 

• Кнопка Reset

  Есть 

• MIB-базы

  RFC1213, RFC1317

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  455 мА при 12 В

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP30 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  36 x 105 x 140

• Вес нетто, кг

  0.51

Монтаж

• Монтаж

  На DIN-рейку 
  Настенный (опционально) 

Наличие международных сертификатов

• Безопасность

  EN 60950-1 
  UL508 

• Взрывобезопасность

  Class 1 Division 2 
  ATEX 
  IECEx 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class B 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Среднее время наработки на отказ (MTBF), часов

  876502

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  Консольный кабель RJ45-на-DB9 
  крепеж для монтажа на DIN-рейку 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/product/MGate_5103_Series.htm
