Протокол резервирования RSTP

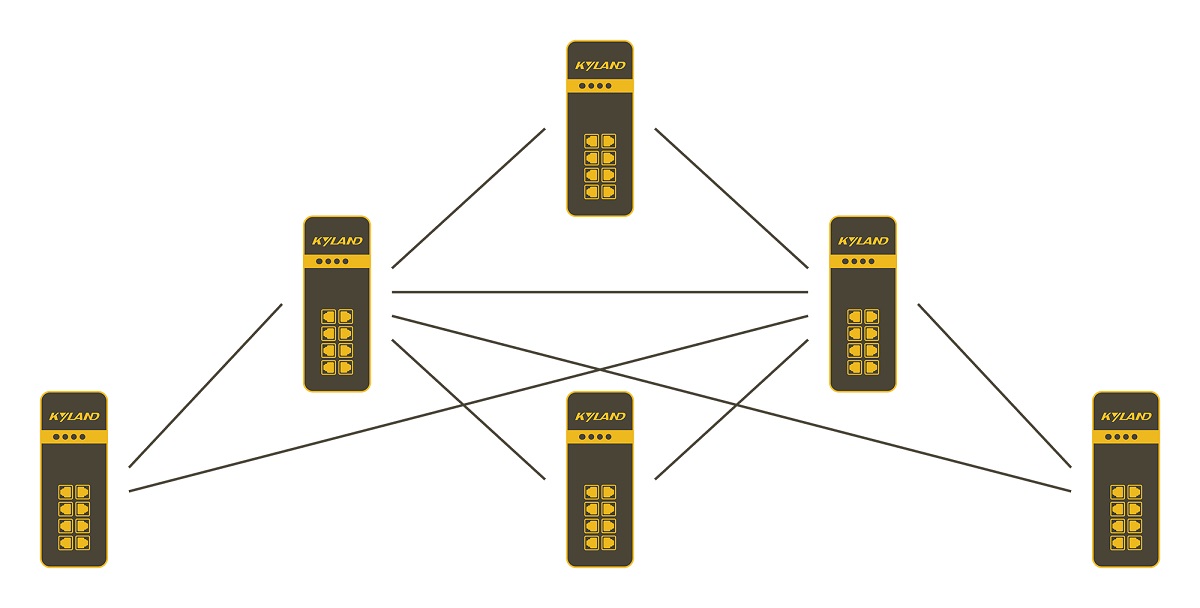

Для обеспечения надежности промышленных сетей Ethernet между устройствами часто используются резервные каналы связи для предотвращения потери данных при обрыве соединения. В таких топологиях существует вероятность возникновения широковещательных штормов из-за петель в резервных каналах. Для обеспечения нормального функционирования таких отказоустойчивых систем был создан протокол STP (Spanning Tree Protocol) с временем восстановления 30-50 секунд. Со временем данный протокол был переработан, и появился обновленный стандарт RSTP (Rapid Spanning Tree Protocol).

Особенности протокола RSTP

• Время восстановление — более 5 сек
• Рекомендуется использовать до 7 коммутаторов для построения топологии
• Поддерживается управляемыми коммутаторами всех производителей
• В топологии могут принимать участия как управляемые, так и неуправляемые коммутаторы любого производителя (при наличии неуправляемых устройств время восстановления увеличивается)

Принцип работы RSTP

В первую очередь выбирается корневой коммутатор (Root Bridge), к которому поступает вся информация о дереве RSTP. В сети может быть только один корневой коммутатор, приоритет (Bridge Priority) которого наименьшее в сети. Корневой коммутатор может автоматически изменяться в зависимости от состояния топологии. Его задача состоит в том, чтобы периодически отправлять специальные пакеты Bridge Protocol Data Units (BPDU) со служебной информацией о состоянии топологии другим устройствам для обеспечения стабильной работы сети.

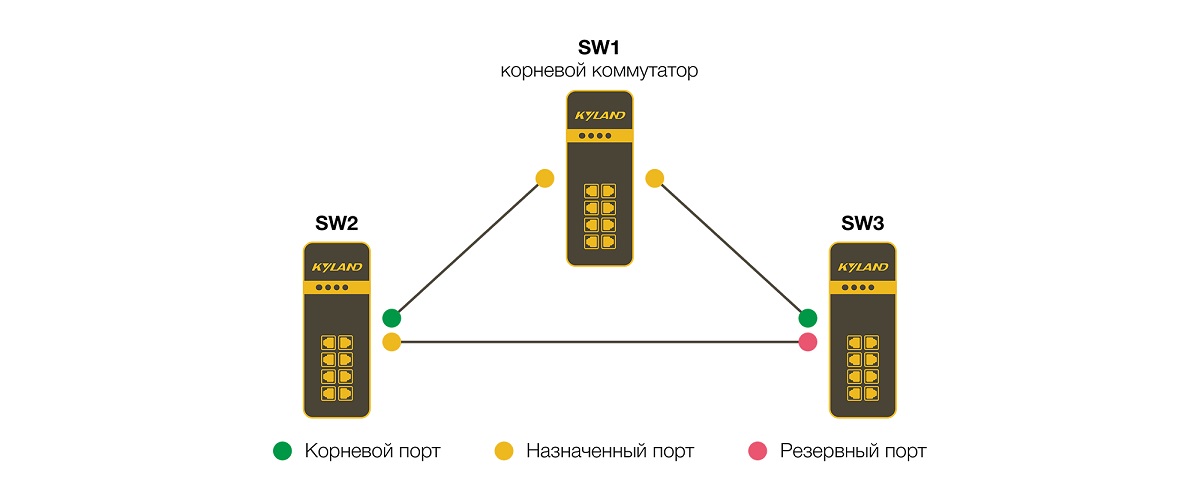

Далее происходит распределение ролей портов всех коммутаторов:

• Корневой порт (Root port) — порт, ведущий к корневому коммутатору; именно через этот порт будут передаваться данные в сети,
• Назначенный порт (Designated) — порт, ведущий от корневого коммутатора. Через него также передаются данные,
• Альтернативный (Alternate) — резервный корневой порт коммутатора,
• Резервный (Backup) — резервный назначенный порт.

Альтернативный и резервный порты не участвуют в передаче данных, пока не произойдет обрыв связи. Коммутаторы блокируют передачу данных по этим портам во избежание образования петель.

Настройка резервирования по протоколу RSTP

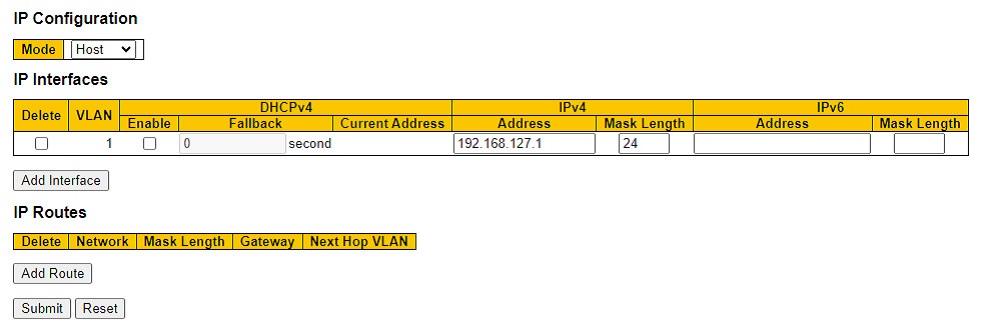

• Назначаем каждому коммутатору в топологии индивидуальный IP-адрес в разделе IP Configuration

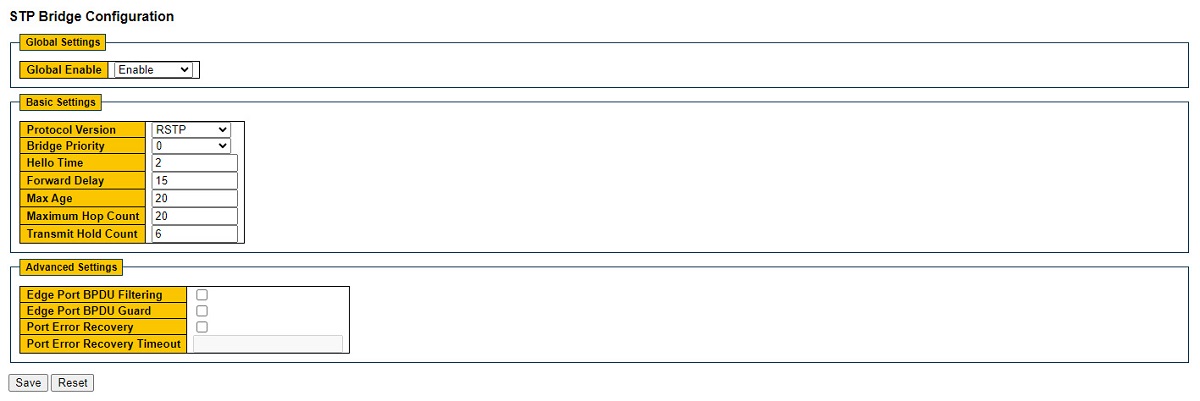

• В разделе Redundancy -> Spanning Tree -> Bridge Settings включаем использование протокола резервирования в строке Global Enable
• Выбираем нужный протокол в строке Protocol Version
• Назначаем Bridge Priority. По схеме: у корневого коммутатора — 0, у SW2 — 4096, а у SW3 — 8192
• Остальные параметры оставляем по умолчанию

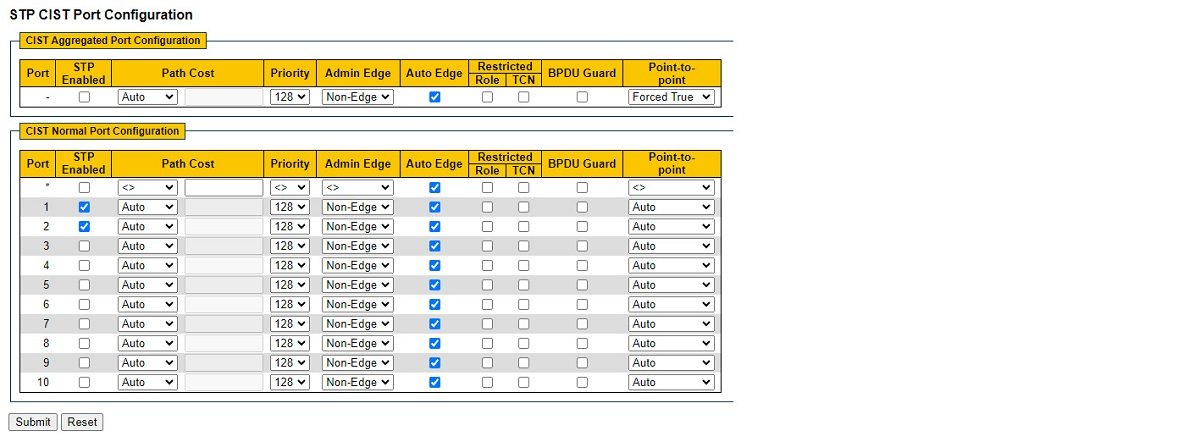

• В разделе Redundancy -> Spanning Tree -> CIST Ports назначаем порты, которые будут участвовать в кольце RSTP, выставив галочки напротив порта

Рекомендуем использовать протокол RSTP в промышленной автоматизации в том случае, если в сети используется оборудование разных производителей, т.к. это стандартный протокол резервирования.
